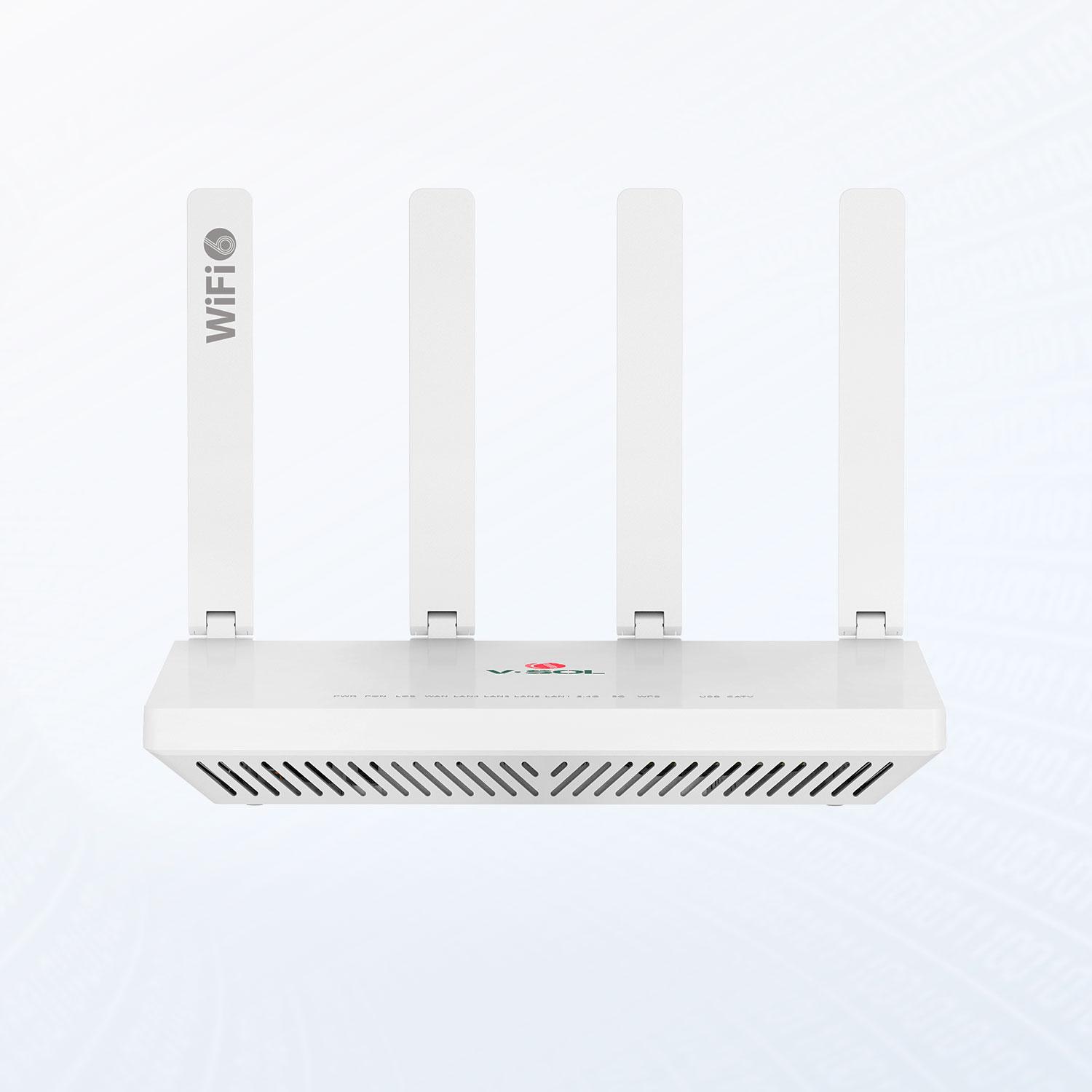

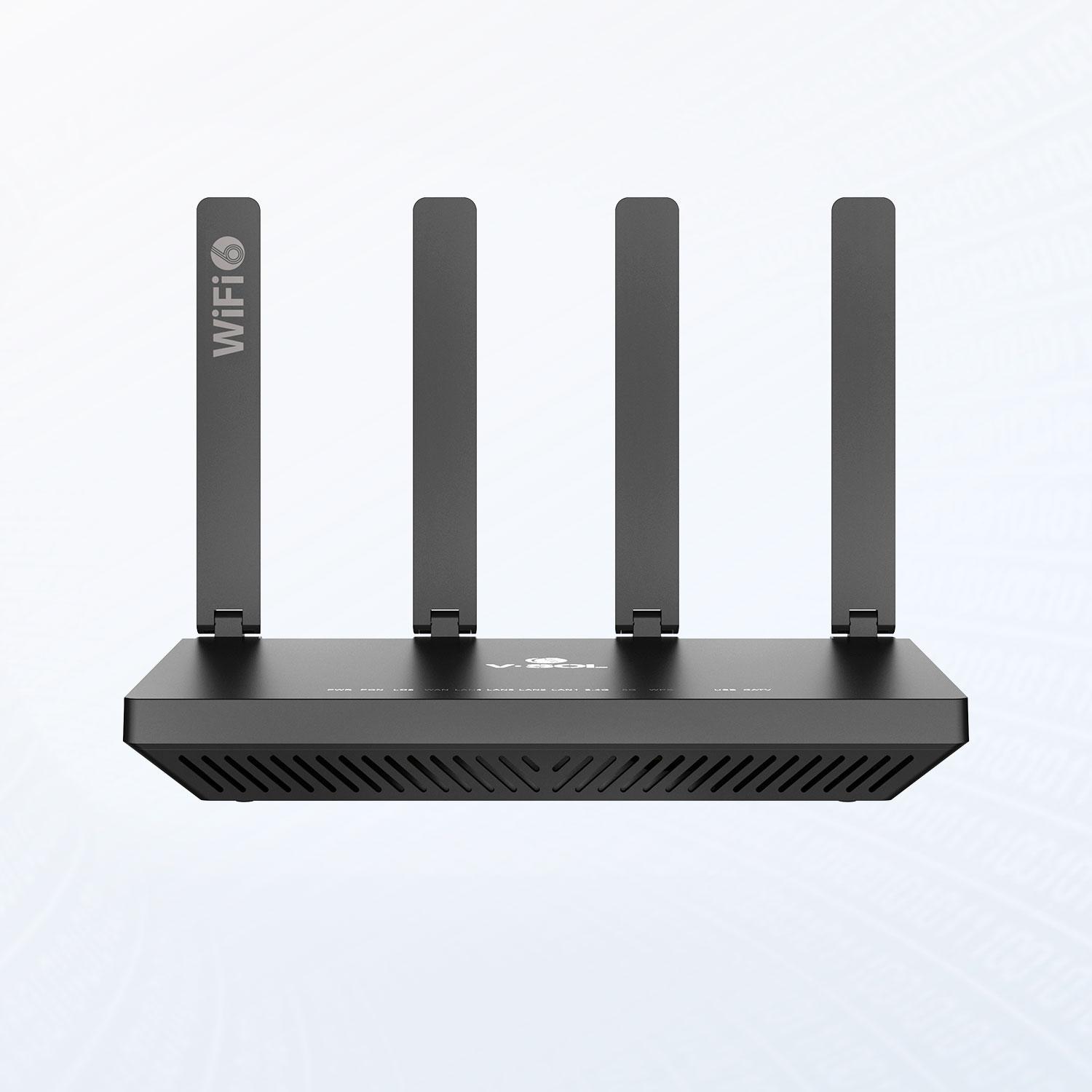

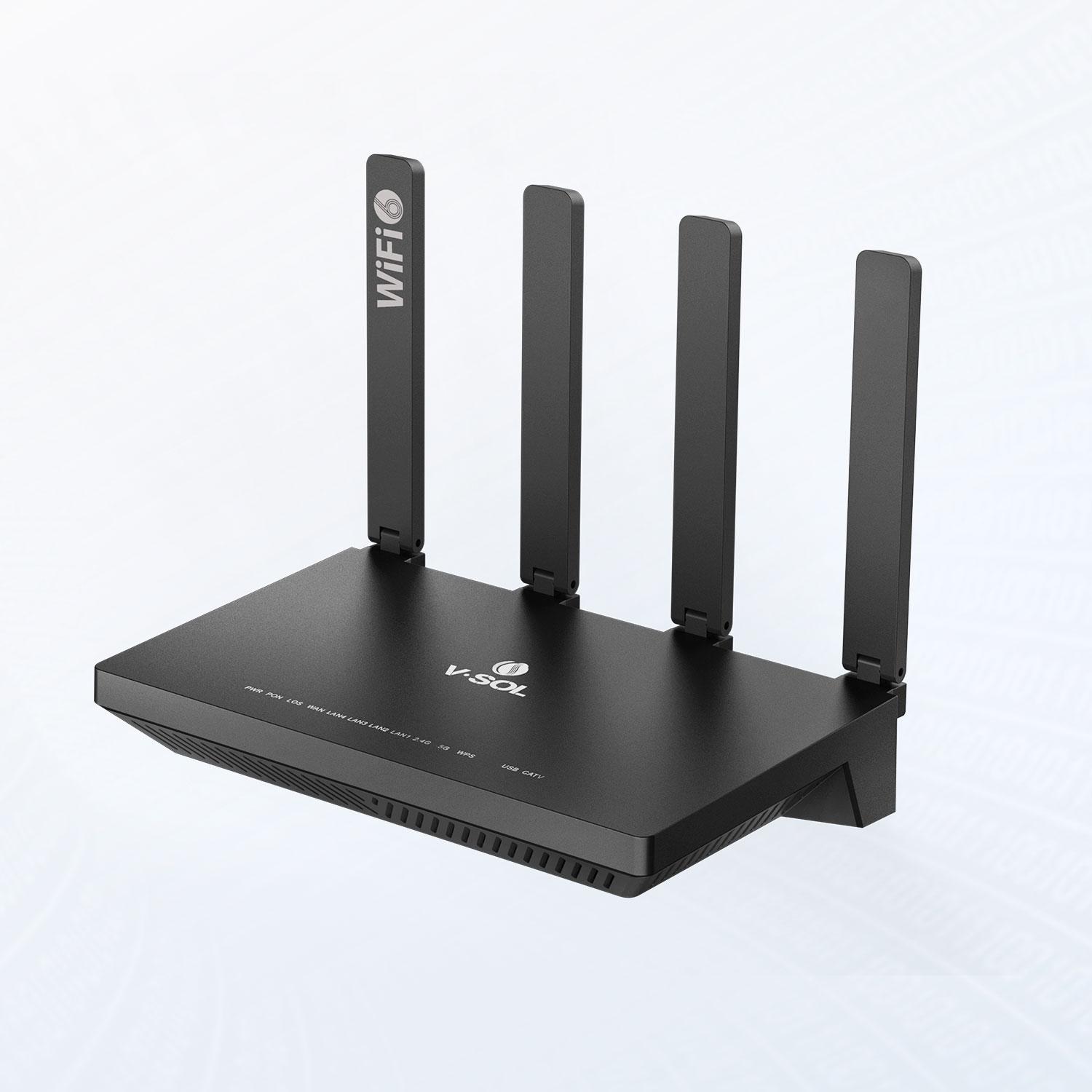

New-gen Wi-Fi 6(AX3000) CATV ONT-Model: V2804AX30(T)-A

Hardware Parameter

Dimension

260.4mm×157.4mm×45.8mm(L×W×H)

Net weight

0.55Kg

Operating condition

Operating temp: -10 ~ +55°C

Operating humidity: 5 ~ 95% (non-condensed)

Storing condition

Storing temp: -40 ~ +70°C

Storing humidity: 5 ~ 95% (non-condensed)

Power adapter

 12V/1.5A

Power supply

≤18W

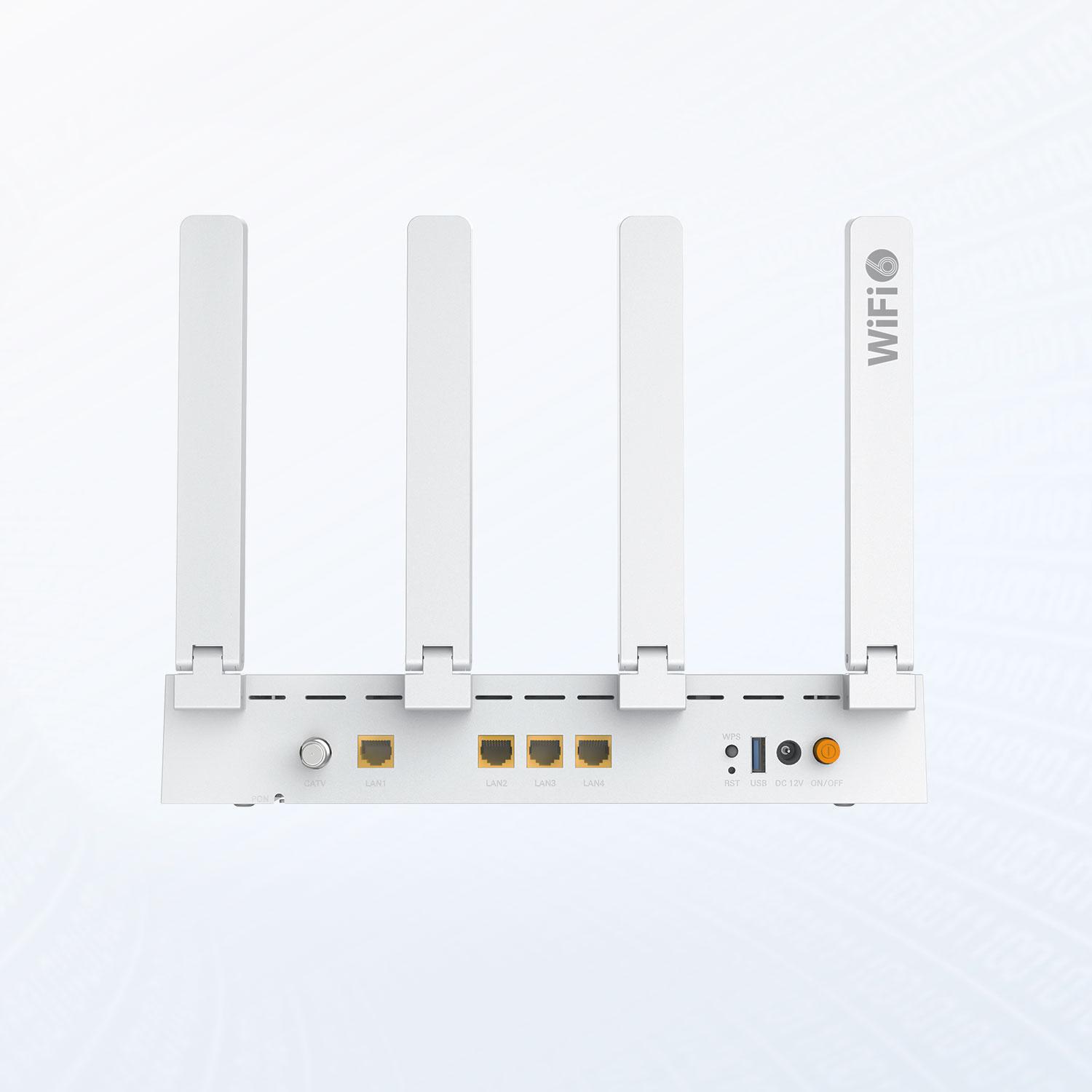

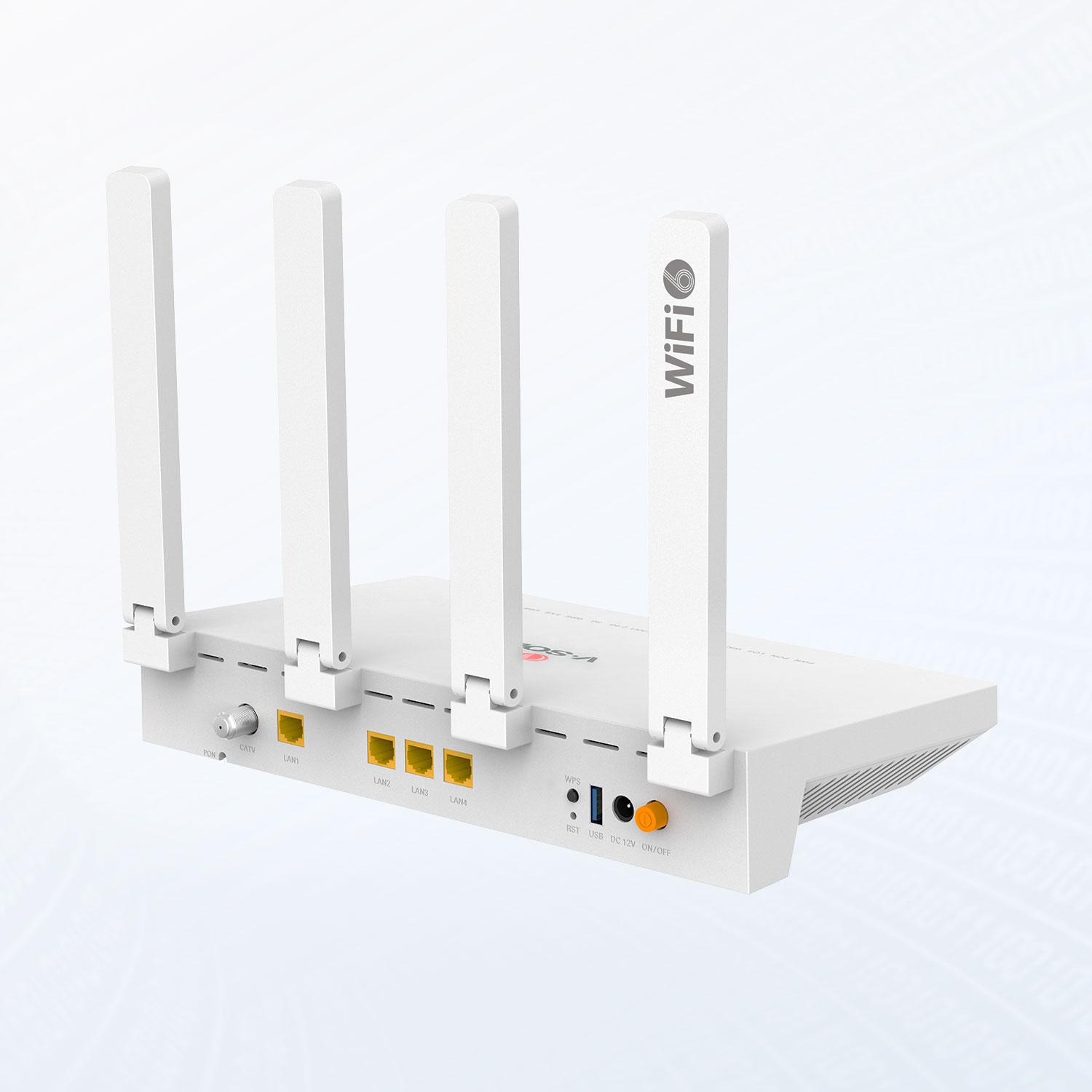

Interface

1XPON+4GE+1USB3.0+CATV+Wi-Fi 6

Indicators

PWR, PON, LOS, WAN, LAN1~4 ,2.4G ,5G,

WPS, USB, CATV

○   Interface parameter

PON Interface

1XPON port (EPON PX20+ and GPON Class B+)

SC single mode, SC/APC connector

TX optical power: 0 ～ +4dBm

RX sensitivity: -27dBm

Overload optical power: -3dBm (EPON) or -8dBm (GPON)

Transmission distance: 20KM

Wavelength: TX 1310nm, RX1490nm

User

interface

4×GE, Auto-negotiation, RJ45 ports

Antenna

 2.4GHz 2T2R, 5GHz 3T3R

CATV interface

Optical receiving wavelength: 1550±10nm

Optical input range: +2 ～ -18dBm

Optical reflection loss: ≥40dB

RF frequency range: 47 ～ 1000MHz

RF output impedance: 75Ω

RF output level and AGC range:

  ≥81±2dBuv@+1 ～ -10dBm

  ≥79±2dBuv@ 0 ～ -11dBm

  ≥77±2dBuv@-1 ～ -12dBm

  ≥75±2dBuv@-2 ～ -13dBm

  ≥73±2dBuv@-3 ～ -14dBm

  ≥71±2dBuv@-4 ～ -15dBm

MER: ≥32dB (-14dBm optical input)

○  Function Data

O&M

WEB/TELNET/OAM/OMCI/TR069

Support private OAM/OMCI protocol

Internet connection

Support Routing Mode

Multicast

IGMP v1/v2/v3, IGMP snooping

MLD v1/v2 snooping

WIFI

WIFI6: 802.11a/n/ac/ax 5GHz, 2.4GHz

Wi-Fi: 2.4GHz 2×2, 5GHz 3×3, 5 antenna (4*External antenna,1*Internal antenna), rate up to 3Gbps, Multiple SSID

Wi-Fi Encryption: WPA/WPA2/WPA3

Support OFDMA, MU-MIMO, Dynamic QoS, 1024-QAM

Smart Connect for one Wi-Fi name – One SSID for 2.4GHz and 5GHz dual band

L2

802.1p Cos,802.1Q VLAN

L3

IPv4/IPv6, DHCP Client/Server, PPPoE, NAT, DMZ, DDNS

Firewall

Anti-DDOS , Filtering Based on ACL/MAC /URL
